描述

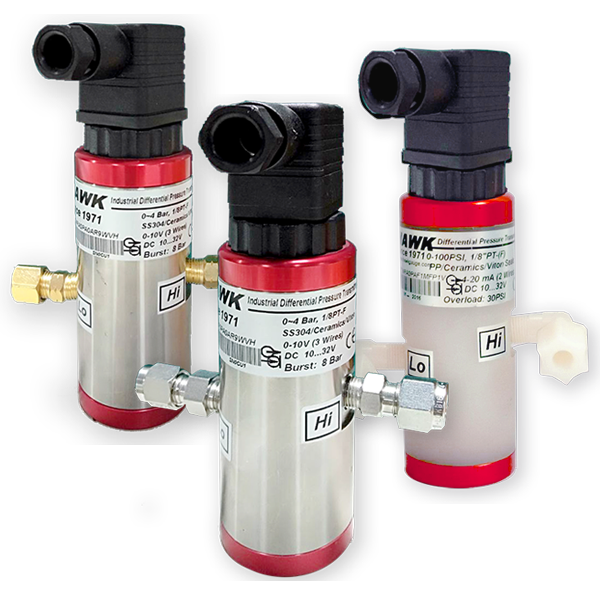

HAWK DPT2 陶瓷膜片差壓傳送器是為了對品質以及精確度有高度需求的工業運用端而設計的，能夠運用於各式流體以及氣體。而陶瓷感測模組和金屬的接液部設計讓此產品能用於測量絕大部分的腐蝕性流體。傳感橋梁的輸出信號透過電路板優異的表面焊接技術轉化為穩定的電壓電流值。這種具有抗干擾系統的高強度輸出信號被封裝在堅固的不銹鋼外殼中，可抵禦惡劣和極端的環境條件。每一只傳送器在出廠前都經過嚴密的檢查和校正，以確保100%的品質保證。
廣泛應用範圍:
- 濾芯式過濾器
- 自清洗過濾器
- 流體控制
- 熱交換器
- 泵浦設備
- 工廠品質控管設備
- 液位量測
- 能源和水資源管理
- 實驗室檢測設備
標準規格
產品性能
在攝氏25度環境下的精度(線性,遲滯現象, 重複率): <±0.5%-Typical,±1.0%-Max F.S(DPT24)<±1.0%-Typical,±1.5%-Max F.S(DPT25)
在攝氏25度環境下的穩定性: < ±0.4% F.S.
熱飄移: 詳見壓力範圍表
使用環境參數
作業溫度: -25…..85 °C
儲存溫度: -25…..100 °C
溫度補償範圍: -40…..135 °C
防護等級: IP65, NEMA4/4X 或更佳
主體架構
外殼: 304 Stainless Steel-Standard, 316SS
陶瓷感測器: Aluminum Oxide Al2 O3 (96%)
密封材質: FPM(Viton)- Standard, NBR, Silicone Rubber, CR(Neoprene), EPDM(Ethylene Propylene), FFKM
註:外殼, 主體接頭, 陶瓷感測器和密封元件等接液部件都會直接與介質接觸，請根據應用選擇合適的材質
製程接頭: Standard…1/8”PT-F Option…, G1/8-F or 1/8”NPT-F

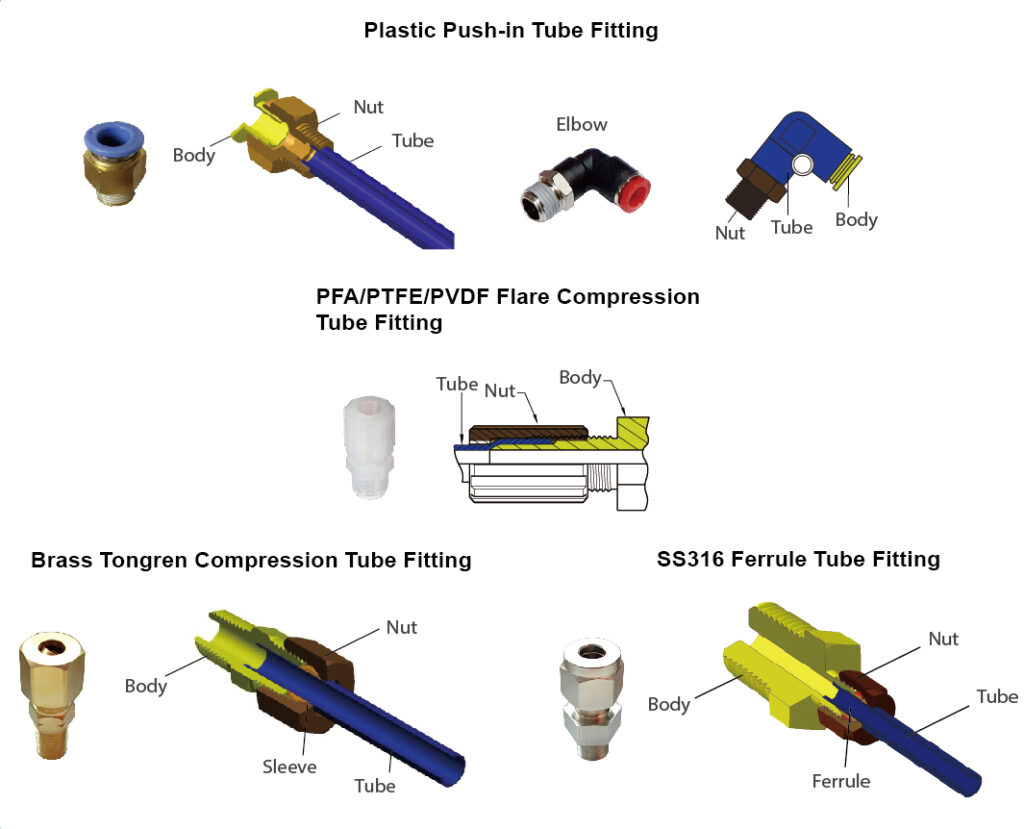

管路接頭: Brass Tongren Compression tube fitting, SS316 Ferrule Tube fitting, Push-in Tube fitting, Others on request
電子接頭: Terminal Box to DIN43650(IP 65), Shutter Type Cable(IP 65), Flexible Cable(IP 65), Female ½” DIN(IP 65), ½” NPT Male Conduit(IP 65)
電壓輸出數據
輸出訊號(電壓, 3線式): 0-10V, 0-5V,0.5-4.5V, 1-5V, 1-6V
電力需求(電壓): 15-32VDC(Normal 24VDC, Voltage)”
負載電阻(電壓): >10K Ohms
電流輸出
輸出訊號(電流, 2線式): 4-20 mA
電力需求(電流): 10-32VDC(Normal 24VDC, Current)
