描述

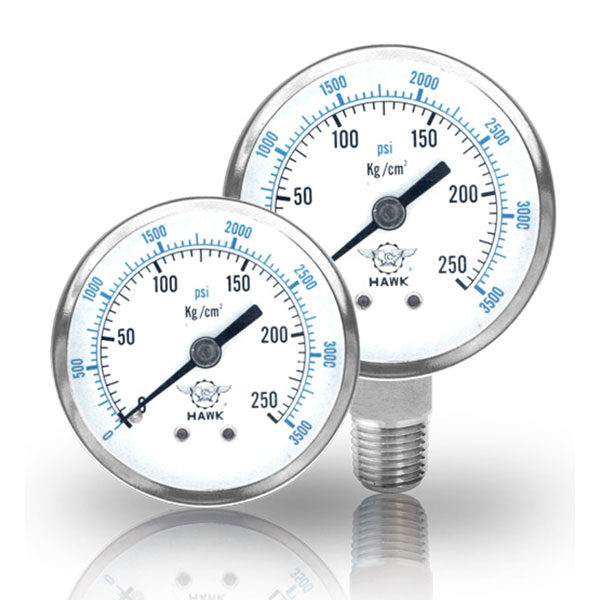

HAWK 25L和25B系列全不鏽鋼壓力錶是為了滿足各工業運用端對高品質產品的需求。 316SS 的結構讓此壓力錶在需要耐腐蝕、耐惡劣環境時也能可靠的運行。 1 1/2″, 2″ 和 2 1/2″ 的小尺寸錶徑設計讓此系列很適合用於有空間限制的作業環境
廣泛應用範圍:
- 石化廠以及化學處理
- 醫療及製藥廠
- 工業OEM設備
- 液壓監控系統
- 發電設備
- 氣動系統
- 汞浦與閥門
標準規格
操作壓力
穩態壓: 75%*滿載刻度
震動壓力: 50%*滿載刻度
瞬間壓 100%*滿載刻度
最適操作壓力坐落在滿載刻度的中間值(滿載刻度的25% to 75%)。若是選擇了不適當的壓力運用範圍可能會造成巴登管的疲勞進而減低使用壽命，HAWK提供了廣泛的壓力選擇範圍，從真空到15000PSI其中也包含了連成刻度。
溫度限制
環境溫度:
– 40 to 80°C (乾式錶)
製程溫度: 最高 125°C
溫差效應
溫度變化會影響量測的精確度，在攝氏12°(C)的溫度變化下誤差值可能高達±0.3%
尺寸
1 1/2″(40mm), 2″(50mm), 2 1/2″ (63mm)
外殼與上蓋材質
外殼不鏽鋼 304(標準) 不鏽鋼316(選配)，電解拋光壓入式上蓋。
主體接頭材質
不鏽鋼316L-底接式
不鏽鋼316-背接式
內機
不鏽鋼內機
巴登管
不鏽鋼316L
30″Hg(真空) 到 900PSI…C型巴登管
1000 到 15000PSI…螺旋巴登管
鏡面
一般玻璃, 若需其他材質請洽詢
指針
氧化鋁黑色指針
精確度
滿載刻度的±2-1-2%(符合美國國家標準ASME B40.1的A等級)
刻度
PSI, kPa, Mpa, bar, kg/cm2, inHg, cmHg, torr, mmHg ……等等(單刻度 或 雙刻度)
接頭尺寸
1/4″, 1/8″NPT或PT(標準), JIS, DIN, M14*1.0(選配)
安裝方式
底接式或背接式
防護等級
NEMA 3X/IP54
